Setyawan, Deny (2019) PROSES PEMBUATAN DRAG MOULDING KETEL DAN DUDUKANNYA PADA MESIN CENTRIFUGAL CASTING. D3 thesis, Universitas Negeri Yogyakarta.
|
Text
Halaman Judul - Daftar Lampiran.pdf Download (950kB) | Preview |
|
|
Text
ABSTRAK.pdf Download (111kB) | Preview |
|
|
Text

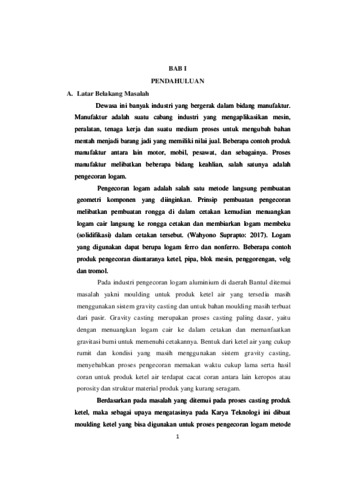

BAB 1.pdf Download (109kB) | Preview |
|
|
Text

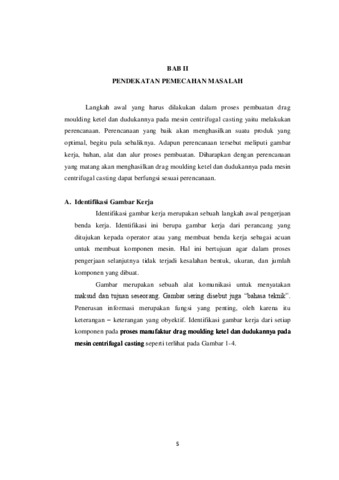

BAB 2.pdf Download (601kB) | Preview |
|
|
Text

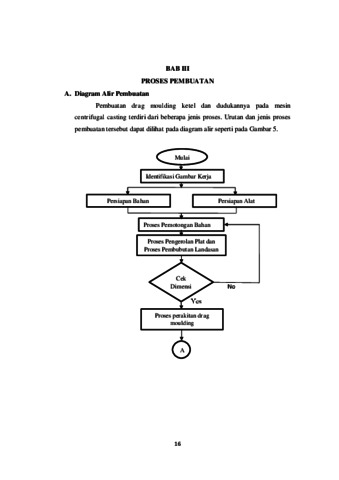

BAB 3.pdf Download (447kB) | Preview |
|
|
Text

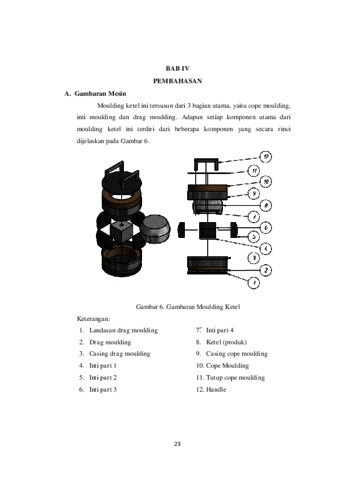

BAB 4.pdf Download (415kB) | Preview |
|
|
Text

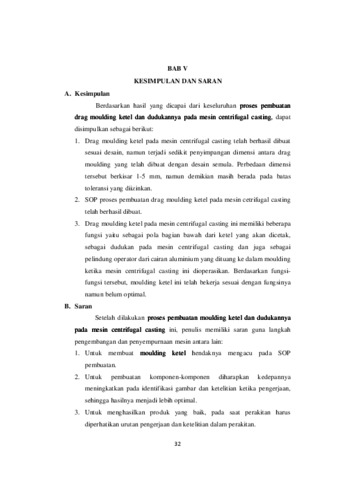

BAB 5.pdf Download (93kB) | Preview |
|
|
Text

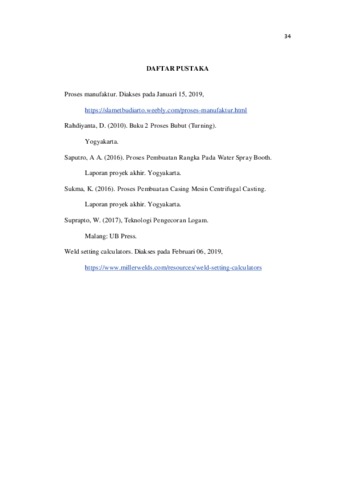

DAFTAR PUSTAKA.pdf Download (89kB) | Preview |
|
|
Text

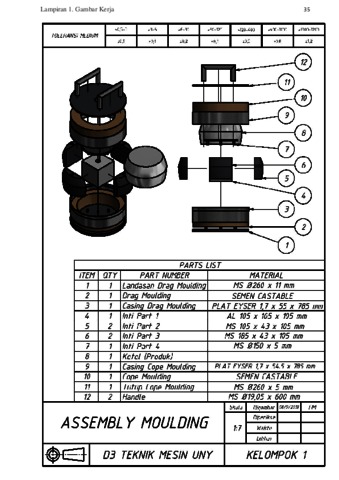

Lampiran.pdf Download (5MB) | Preview |

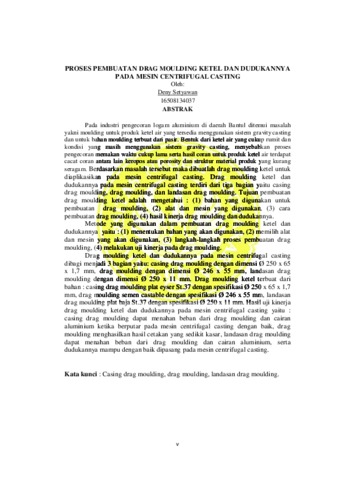

Abstract
Pada industri pengecoran logam aluminium di daerah Bantul ditemui masalah yakni moulding untuk produk ketel air yang tersedia menggunakan sistem gravity casting dan untuk bahan moulding terbuat dari pasir. Bentuk dari ketel air yang cukup rumit dan kondisi yang masih menggunakan sistem gravity casting, menyebabkan proses pengecoran memakan waktu cukup lama serta hasil coran untuk produk ketel air terdapat cacat coran antara lain keropos atau porosity dan struktur material produk yang kurang seragam. Berdasarkan masalah tersebut maka dibuatlah drag moulding ketel untuk diaplikasikan pada mesin centrifugal casting. Drag moulding ketel dan dudukannya pada mesin centrifugal casting terdiri dari tiga bagian yaitu casing drag moulding, drag moulding, dan landasan drag moulding. Tujuan pembuatan drag moulding ketel adalah mengetahui : (1) bahan yang digunakan untuk pembuatan drag moulding, (2) alat dan mesin yang digunakan, (3) cara pembuatan drag moulding, (4) hasil kinerja drag moulding dan dudukannya. Metode yang digunakan dalam pembuatan drag moulding ketel dan dudukannya yaitu : (1) menentukan bahan yang akan digunakan, (2) memilih alat dan mesin yang akan digunakan, (3) langkah-langkah proses pembuatan drag moulding, (4) melakukan uji kinerja pada drag moulding. Drag moulding ketel dan dudukannya pada mesin centrifugal casting dibagi menjadi 3 bagian yaitu: casing drag moulding dengan dimensi Ø 250 x 65 x 1,7 mm, drag moulding dengan dimensi Ø 246 x 55 mm, landasan drag moulding dengan dimensi Ø 250 x 11 mm. Drag moulding ketel terbuat dari bahan : casing drag moulding plat eyser St.37 dengan spesifikasi Ø 250 x 65 x 1,7 mm, drag moulding semen castable dengan spesifikasi Ø 246 x 55 mm, landasan drag moulding plat baja St.37 dengan spesifikasi Ø 250 x 11 mm. Hasil uji kinerja drag moulding ketel dan dudukannya pada mesin centrifugal casting yaitu : casing drag moulding dapat menahan beban dari drag moulding dan cairan aluminium ketika berputar pada mesin centrifugal casting dengan baik, drag moulding menghasilkan hasil cetakan yang sedikit kasar, landasan drag moulding dapat menahan beban dari drag moulding dan cairan aluminium, serta dudukannya mampu dengan baik dipasang pada mesin centrifugal casting.
| Item Type: | Thesis (D3) |
|---|---|
| Uncontrolled Keywords: | Casing drag moulding, drag moulding, landasan drag moulding |
| Subjects: | Teknik & Teknologi > Teknik Mesin |
| Divisions: | Fakultas Teknik (FT) > Diploma 3 (D3) > D3 Teknik Mesin |
| Depositing User: | Perpustakaan FT |
| Date Deposited: | 24 Apr 2019 00:28 |
| Last Modified: | 24 Apr 2019 00:28 |
| URI: | http://eprints.uny.ac.id/id/eprint/63619 |
