PEMBUATAN RANGKA PADA MESIN PENGKRISTAL GULA JAWA

Chrisnawanto, Novi (2012) PEMBUATAN RANGKA PADA MESIN PENGKRISTAL GULA JAWA. D3 thesis, Fakultas Teknik.

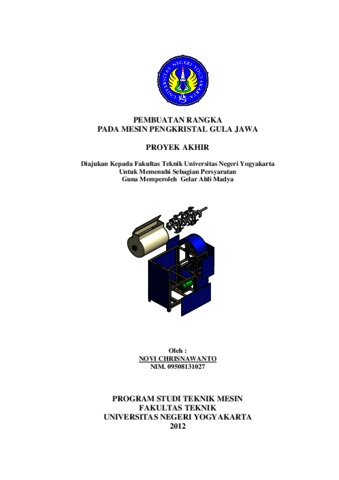

[img]
Preview
Text
LAPORAN PDF.pdf

Download (33MB) | Preview

Abstract

Rangka adalah komponen mesin pengkristal gula jawa yang berfungsi sebagai penopang komponen komponen lain pada mesin. Tujuan pembuatan rangka mesin pengkristal gula jawa untuk mengetahui : (1) Mesin dan alat yang diperlukan dalam pembuatan rangka mesin pengkristal gula jawa, (2) Proses dalam pembuatan rangka mesin pengkristal gula jawa, (3) Hasil kinerja mesin pengkristal gula jawa,(4) Hasil fungsional rangka mesin pengkristal gula jawa Metode pembuatan : Identifikasi gambar kerja, Identifikasi mesin dan perkakas yang digunakan. Tahap pembuatan meliputi: persiapan bahan,penggambaran bahan, pemotongan bahan, pengeboran bahan, penyambungan bahan, pelapisan/ pengecatan dan perakitan. Rangka dibuat dari bahan baja profil siku. Rangka terdiri dari beberapa bagian, antara lain : kaki rangka, penopang tengah, penopang atas, dudukan motor penggerak, dan dudukan bearing. Hal yang perlu diperhatikan dalam pembuatan rangka adalah perhitungan kekuatan konstruksi harus benar, mampu menopang komponen lain pada mesin dan bentuk, ukuran, kesikuan sesuai gambar kerja. Mesin/alat dan perkakas bantu yang digunakan adalah : mesin gerinda potong, mesin las AC, mesin bor bangku, mesin gerinda duduk, mesin gerinda tangan, gergaji tangan/ manual, palu, siku, kikir tangan, mistar baja, mistar gulung, penggores, penitik, ragum, kompresor udara dan kelengkapan mengecat lainnya. Proses pembuatan : Identifikasi gambar kerja, Identifikasi bahan dan Identifikasi mesin dan perkakas yang digunakan. Tahap pembuatan meliputi: persiapan bahan, penggambaran bahan, pemotongan bahan, pengeboran bahan, pelapisan/ pengecatan dan perakitan. Hasil uji kinerja mesin pengkristal gula jawa : (1). Gula terlihat merah matang. (2). Rasa dari gula telah sesuai dengan resep.Hasil pembuatan rangka pada mesin pengkristal gula jawa adalah sebagai berikut : (1). Ada selisih ukuran antara gambar kerja dengan rangka yang sudah jadi namun tak melebihi toleransi. (2.) Rangka mampu menopang komponen – komponen mesin dengan baik. (3). Hasil dempulan halus. (4). Hasil pelapisan baik. Spesifikasi rangka : (1). Komponen mesin pengkristal gula jawa yang berfungsi sebagai penopang komponen – komponen lain pada mesin, (2). Rangka dibuat dari bahan baja karbon rendah profil siku jenis MS AS3679-300 product code 403A yang biasa digunakan untuk pembuatan konsruksi sederhana dan mudah dilas. (3). Rangka memiliki dimensi jadi : a) Panjang = 1050 mm, b) Lebar = 500 mm,dan c) Tinggi = 900 mm

Item Type: Thesis (D3)
Uncontrolled Keywords: rangka, mesin pengkristal gula jawa
Subjects: Teknik & Teknologi > Teknik Mesin
Divisions: Fakultas Teknik (FT) > Diploma 3 (D3) > D3 Teknik Mesin
Depositing User: Perpustakaan FT
Date Deposited: 17 Dec 2018 01:50
Last Modified: 29 Jan 2019 03:20
URI: http://eprints.uny.ac.id/id/eprint/61849
